Exemple de calcul de profiles
|
|
|

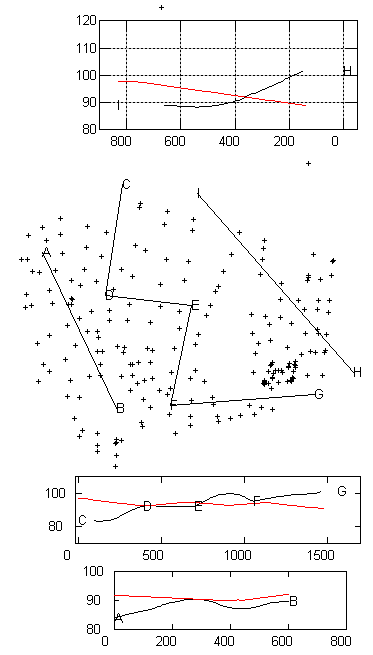

Dans la figure on observe un exemple du calcul de profiles. Dans les graphiques, la ligne rouge indique la Superficie de Référence. Notez que sur le graphique supérieur (correspondant à IH) le sens des axes est à l’envers de manière que le point I apparaît à gauche du graphique, tel qui se passe en plante. Un autre aspect a observer dans ce graphique est que, aussi bien I que H, sont extérieurs au polygone convexe des données d’ élévation. C’est pourquoi la ligne en noir ne couvre pas tout l’ intervalle entre 0 et 800 m (long IH en plante). En revanche, la ligne rouge rejoint I mais non pas H, parce que la Superficie de Référence couvre un aire majeur à celle des données d’ élévation.
EasyDEM manipule aussi des profiles avec des zigzag (observez le trait CDEFG). La séquence des lettres est générée automatiquement, mêmesi elle peut éter modifiée. En tout cas, elle se correspond avec les éléments sur le plan.
|
|
|
Cliquez ici pour voir une démonstration visant à atteindre un résultat similaire.
|
|
